所屬類別：美標閥商品名稱：球閥

Class 1500 Two-Piece Trunnion Mounted Ball Valve 球閥

產品類別：美標閥系列

技術要求：

設計和制造：ANSI B16.34、API 608、API 6D、BS 5351
結構長度：ANSI B16.10、API 6D
法蘭連接：ANSI B16.5
防火要求：API 607、API 6FA
試驗和驗收：API 598、API 6D

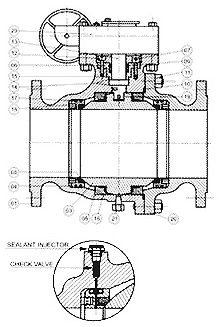

材料
	零件名稱	材料
21	泄放閥	Carbon Steel/Stainless Steel
20	蝸輪驅動裝置	Manufacturer's Standard
19	防靜電裝置	Stainless Steel
18	彈簧	17-7PH/inconel
17	O形圈	Viton
16	球體支撐座	Carbon Steel/SS
15	墊片	PTFE/NYLON
14	止推墊片	PTFE/NYLON
13	閥桿	CS+Plated/Stainless Steel

	零件名稱	WCB	LCB	WC6	WC9
12	螺母	A193 Gr B7	A320 Gr L7	A193 Gr B7	A193 Gr B16
11	螺栓螺母	A193 Gr B7/A194 Gr 2H	A320 Gr L7/A194 Gr4	A193 Gr B16/A194 Gr 4/7	A193 Gr B16/A194 Gr 4
10	墊片	PTFE/SPIRAL WOUND	PTFE/SPIRAL WOUND	PTFE/SPIRAL WOUND	PTFE/SPIRAL WOUND
09	填料	PTFE/Graphite	Graphite/PTFE	Graphite/PTFE	Graphite/PTFE
08	球座	PTFE/RPTFE	PTFE/RPTFE	PTFE/RPTFE	PTFE/RPTFE
07	密封壓蓋	A216 Gr WCB	A352 Gr LCB	A217 Gr WC9	A217 Gr WC9
06	填料壓蓋	A216 Gr WCB	A352 Gr LCB	A217 Gr WC9	A217 Gr WC9
05	球支撐座	A216 Gr WCB	A352 Gr LCB	A217 Gr WC9	A217 Gr WC9
04	閥座	A216 Gr WCB	A352 Gr LCB	A217 Gr WC9	A217 Gr WC9
03	球體	A216 Gr WCB	A352 Gr LCB	A217 Gr WC9	A217 Gr WC9
02	右閥體	A216 Gr WCB	A352 Gr LCB	A217 Gr WC9	A217 Gr WC9
01	左閥體	A216 Gr WCB	A352 Gr LCB	A217 Gr WC9	A217 Gr WC9

	零件名稱	C5	C12	CF8	CF8M
12	螺母	A193 Gr B7	A320 Gr L7	A193 Gr B8	A193 Gr B8
11	螺栓螺母	A193 Gr B16/A194 Gr 4/7	A193 Gr B16/A194 Gr 4/7	A193 B8/A194 8	A193 B8M/A194 B8
10	墊片	PTFE/SPIRAL WOUND	PTFE/SPIRAL WOUND	PTFE/SPIRAL WOUND	PTFE/SPIRAL WOUND
09	填料	GRAFOIL	GRAFOIL	GRAFOIL	GRAFOIL
08	球座	PTFE/RPTFE	PTFE/RPTFE	PTFE/RPTFE	PTFE/RPTFE
07	密封壓蓋	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
06	填料壓蓋	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
05	球支撐座	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
04	閥座	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
03	球體	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
02	右閥體	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
01	左閥體	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M

Class 1500
Size	inch	2	2¹/2	3	4	6	8	10
L，L1-RF、BW	mm	368	419	470	546	706	832	991
L2-RTJ	mm	371	422	473	549	711	841	1000
B	mm	51	64	76	102	146	184	241
H	mm	230	260	290	305	370	470	520
K	mm	300	300	400	400	600	600	750
Wt.(approx)	kg	52	74	98	144	320	695	960
