所屬類別：美標閥商品名稱：閘閥

Gate Valve Class 150 閘閥

產品類別：美標閥系列

技術要求：

　　設計和制造:ANSI B16.34、API 600、API 603、API 6D、BS1414
　　結構長度：ANSI B16.10、API6D
　　法蘭連接：ANSI B16.5
　　試驗和驗收：API 598、API 6D

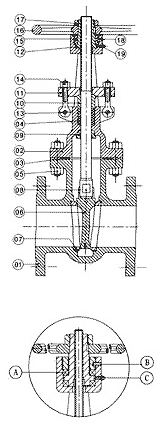

材料
	零件名稱	材料
19	油杯	Brass
18	緊定螺釘	Carbon Steel
17	手輪鎖緊螺釘	Carbon Steel
16	手輪	Malleable lron/Cast Steel/Ducile lron/Fabricated Steel
15	壓蓋螺母	Carbon Steel/SS
14	活節螺栓螺母	A193 B7/A194 2H,A193 B8/A194 8
13	銷	Carbon Steel/Stainless Steel
12	閥桿螺母	A439-D2/Cu-Alloy
11	填料壓蓋	Carbon Steel/Equivalent to Body Material
10	填料壓套	Stainless steel
09	上密封座	Stainless steel
08	閥桿	Stainless steel
07	閥座	CS+SS/SS/SS+STL
06	閘板	Material see body

	零件名稱	WCB	LCB	WC6	WC9
05	螺栓螺母	A193 Gr B7/A 194 Gr2H	A320 Gr L7/A 194 Gr4	A 193 Gr B16/A194 Gr4/7	A193 Gr B16/A194 Gr 4/7
04	填料	Graphite	Graphite	Graphite	Graphite
03	墊片	Spiral Wound/Soft lron	Spiral Wound /Soft lron	Spiral Wound/SS304	Spiral Wound/SS304
02	閥蓋	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9
01	閥體	A216 Gr WCB	A352 Gr LCB	A217 Gr WC6	A217 Gr WC9

	零件名稱	C5	C12	CF8	CF8M
05	螺栓螺母	A193 Gr B6/A 194 Gr4/7	A193 Gr B16/A 194 Gr4/7	A 193 B8/A194 8	A193 B8M/A194 B8
04	填料	Graphite	Graphite	Graphite	Graphite
03	墊片	Spiral Wound/Soft lron	Spiral Wound /Soft lron	Spiral Wound/SS304	Spiral Wound/SS316
02	閥蓋	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M
01	閥體	A217 Gr C5	A217 Gr C12	A351 Gr CF8	A351 Gr CF8M

Dimensions
Class 150
Size	inch	2	21/2	3	4	5	6	8	10	12	14	16	18	20	24
L-RF	mm	178	191	203	229	254	267	292	330	356	381	406	432	457	508
L1-BW	mm	216	241	283	305	381	403	419	457	502	572	610	660	711	813
L2-RTJ	mm	191	203	216	241	267	279	305	343	368	394	419	445	470	521
H	mm	425	435	535	600	705	800	1010	1250	1385	1575	1825	1950	2080	2425
K	mm	200	200	250	250	280	300	350	450	500	350*	350*	350*	400*	400*
Wt	kg	20	29	37	56	78	84	138	210	310	450	565	740	927	1125
