鍛鋼球閥 |
| 產品型號：Q11F/H |
|
|
產品引用標準：
鍛鋼球閥符合MSS-SP-118與BS5352。檢驗與測試按API598/API6D，標記按MSS-SP-25 |

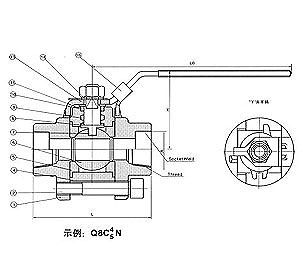

產品結構特點：
鍛鋼球閥有兩種設計形式.一種是二片式結構,其中部螺紋連接,并以PTFE墊片密封;另一種是三片式結構,中部用螺栓栓結.根據所選的閥座與墊片/填料的材料不同,適應不同的工作溫度和介質.
全徑/縮徑
90度定位和帶鎖結構
特殊形式的“Y”頭手柄
防火和防靜電設計
一對相向的蝶形彈簧墊
防吹出閥桿
閥桿中部雙重密封結構
螺栓、螺紋墊片密封閥蓋
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1 |
主要零件的材料說明：
|
序號
|
零件名稱
|
CS ASTM
|
SS ASTM
|
|
Type A105N
|
Type F304(L)
|
Type F3316(L)
|
|
1.4
|
閥體接體,閥蓋
|
ASTM A105N
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
內六角螺栓
|
A193 B7
|
A193 B8
|
A193 B8M
|
|
5,8,10
|
密封圈
|
尼龍1010/RPFE+Cu粉/PPL
|
|
6,7
|
球體閥桿
|
A182 F410
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
橡膠O型圈
|
氟橡膠
|
|
11
|
壓套
|
A182 F410
|
A182 F304(L)
|
A182 F316(L)
|
|
13
|
手柄
|
A182 F321
|
|
14
|
螺母
|
A194 2H
|
A194 8
|
A194 8
|
|
15
|
鎖卡
|
A182 F321
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼； |
主要外形尺寸：
|
尺寸\\口徑
|
1/2″
|
3/4″
|
1″
|
11/2″
|
2″
|
|
L
|
71
|
96
|
116
|
128
|
140
|
|
A
|
21.8
|
27.1
|
33.8
|
48.7
|
61.1
|
|
NPT
|
1/2″
|
3/4″
|
1″
|
11/2″
|
2″
|
|
LO
|
108
|
146
|
178
|
178
|
200
|
|
H
|
51
|
62
|
81
|
85
|
100
|
|
