ZSFM 隔膜雨淋閥

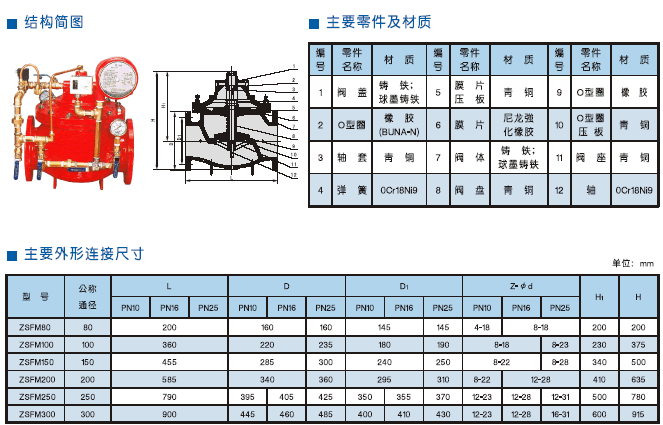

結構及用途：

　　ZSFM系列隔膜雨淋閥主閥采用隔膜將主閥分為上下兩腔，上腔為控制腔。利用上下腔面積差產生水壓力實現主閥密封。未失火時，三通球閥手柄向下，針閥、檢修球閥，末端球閥為開啟狀態，電磁閥、手動球閥、排放球閥為開閉狀態，壓力表1為進口壓力，壓力表2為0。此時主閥為關閉狀態。失火時，有三種控制方式控制主閥開啟滅火。主閥開啟后，壓力進入壓力開關和水力警鈴發出警聲；壓力開關向控制中心發出信號或開啟消防泵。隔膜雨林閥具有防復位結構，主閥開啟10%后，防復位裝置自動啟動，防止誤操作而使主閥回位。滅火后，切斷傳感管網，關閉電磁閥、手動球閥和末端球閥即可關閉主閥。結構合理、美觀：雨淋閥控制管線選用優質鋼管，合理配置控制元件，使控制閥門簡單，明了。控制、操作方便、可靠：三種控制方式確保主閥開啟，且三種控制方式中任一種控制方式均能開啟主閥。
內置防復位裝置：防復位裝置內置簡化了控制配管。防復位裝置的啟動由主閥自動控制，復位操作簡單。
