所屬類別：刀型閘閥、漿液閥商品名稱：系列插板閥

SCZ 插板閥

產品型號：SCZ

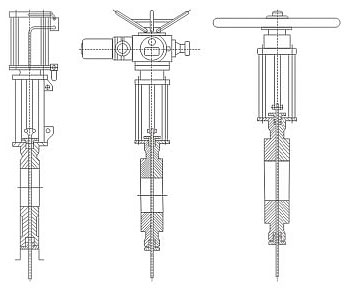

主要外形及連接尺寸：

　　本產品驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，汽動裝置應在合同中注明。

主要零件材料及連接尺寸：

零件名稱	材料	零件名稱	材料
閥體	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	閥桿 Stem	1CF18Ni9Ti
閥座密封圈	橡膠或PTFE	支架	不銹鋼
閥體間密封墊片	橡膠或PTFE	填料壓蓋	不銹鋼
閥體	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	填料	石墨或PTFE
閥體裝配螺栓	B7	填料壓蓋螺栓	B7

注：橡膠牌號取決于介質性質和使用溫度。
　　閘板材質牌號取決于介質性質。

ON	L		Φ1	H	H2	N-M	汽缸直徑 Cylinder Diameter
ON	PN0.6	PN1.0	Φ1	H	H2	N-M	汽缸直徑 Cylinder Diameter
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600

殼體試驗和密封試驗：

1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm³/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定

靜壓壽命實驗次數	金屬密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金屬密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次

注：1、金屬密封指密封副材料是金屬-金屬
　　2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬

刀型閘閥、漿液閥門系列產品目錄:

PZL73(X-F-H)-(0_6-1_0-1_6)鏈輪對夾式刀形閘閥	PZ543(X-F-H)-(0_6-1_0-1_6)傘齒輪對夾式刀形閘閥
PZ573(F-X-H)-(0_6-1_0-1_6)傘齒輪對夾式刀形閘閥	PZ643(H-F-X)-(0_6-1_0-1_6)氣動對夾式刀形閘閥
PZ673(X-F-H)-(0_6-1_0-1_6)氣動對夾式刀形閘閥	PZ673X-F-H-1_0-1_6(R-P-C)暗桿氣動刀形閘閥
PZ73（H/X/Y）-（1.0/1.6)手動型閘閥	PZ73H-F-X-1_0-1_6C-R-P暗桿刀形閘閥
PZ973(H-F-X)-(0_6-1_0-1_6)電動單夾式刀形閘閥	PZ273(F-X-H)-(2_5-1_0-1_6)電液動刀形閘閥
PZL43(H-X-F)-(0_6-1_0-1_6)鏈輪對夾式刀形閘閥	PZ73H-150Lb美式刀型閘閥
SCZ系列插板閥	Z573X-(0_6-1_0-1_6)傘齒輪漿液閥
Z673X-(0_6-1_0-1_6)氣動漿液閥	Z73X-(0_6-1_0-1_6)手動漿液閥
Z973X-(0_6-1_0-1_6)電動漿液閥	ZL73X-(0_6-1_0-1_6)鏈輪式漿液閥
ZT9928-(0_6-1_0)手動漿料閘閥	LXZM螺旋閘門
ZSGZ-10型氣動刀閘閥	PZ973(H-F-X)-(0_6-1_0-1_6)電動對夾式刀形閘閥
PZ43(N-F-Y)-(1_0-1_6)手動對夾式刀形閘閥
