頂裝式磁翻柱液位計

1、測量范圍（H）：0～6000mm
2、指示精度：±10mm
3、工作壓力：0.6　1.6　2.5MPa
4、工作溫度：-20～250℃　350℃（高溫型）
5、介質密度：≥0.7g/cm3
6、法蘭標準：HG20592～20635-97　DN150，PN1.6　其它法蘭標準如GB　HGJ　ANSI等請用戶注明。
7、接液材料：1Cr18Ni9Ti、聚四氟乙烯、聚氯乙烯等

　　報警器

1、輸出形式：二常開、二常閉開關信號
2、觸點容量：220VAC，2A
3、工作壽命：≥100000次
4、報警精度：±5mm
5、環境溫度：-40～+60℃
6、供電電源：24VDC　220VAC　50HZ（220VAC需配帶穩壓電源）
7、防爆標志：d Ⅱ BT4
8、出線口接頭：內螺紋 M20×1.5

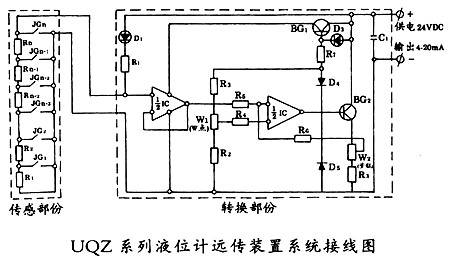

　　遠傳裝置

1、遠傳量程：0～6000mm
2、精度：±10mm
3、輸出信號：4～20mADC
4、負載電阻：250Ω（不包括導線電阻）
5、供電電源：24VDC、220V、AC　50HZ
6、環境溫度：-40～+60℃
7、傳輸距離：3Km
8、出線口接頭：內螺紋 M20×1.5
9、防爆標志：d Ⅱ BT4

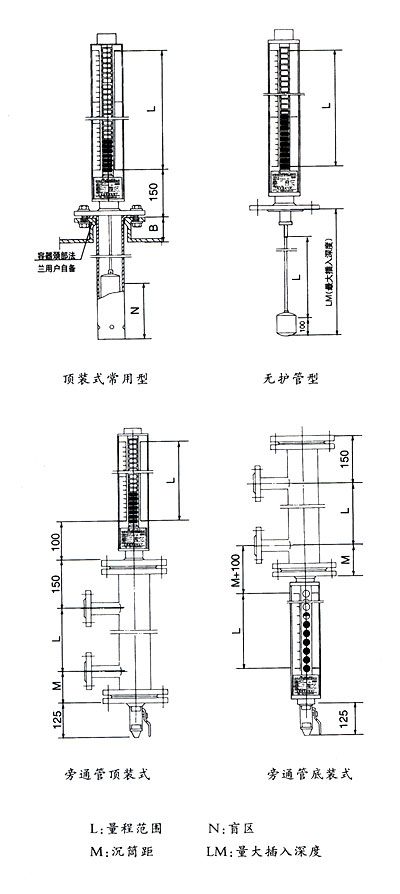

外形尺寸和安裝示意圖：

　　安裝、使用和維護

　　●液位計護導管安裝必須保持垂直。
　　●液位計安裝時連桿不能彎曲，必須挺直裝入。
　　●液位計安裝完畢后，需對指示器的磁翻柱用所附磁鋼引導一次。使零位以上指示白色、零位以下指示紅色（指空罐情況下，如罐內已有液體，有液體部分指示紅色、無液體部分指示白色）
